產器概述
適用于交流50/60Hz，380V及以下的TT、IT、TN-S、TN-C等供電系統，可應用在LPZPB、LPZ1、LPZ2、LPZ3的界面處，一級電涌過電壓的防護。

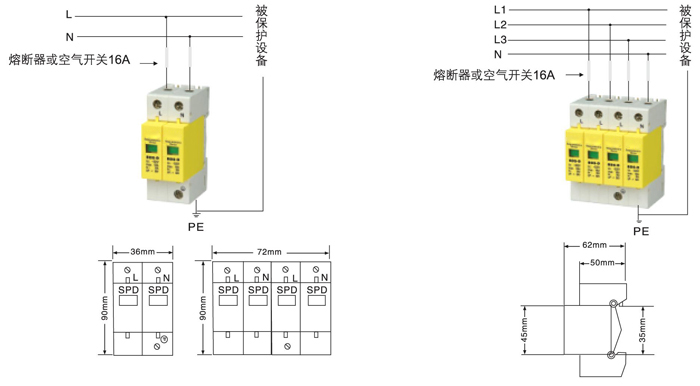

ASP1-D系列(SPD)產品接線圖
特點 1.模塊設計，安裝方便，帶有維護操作簡單； 2.內置過流過熱，溫控斷路技術； 3.采用自主知識產權的高品質氧化鋅壓敏電阻片；
4.漏電流小，響應時間快，殘壓低； 5.B2遙信接口，能實現遠程監控。
應用：保護等級D級 ASP1-D系列220V/380V，單相，三相浪涌防雷保護器適用于交流50Hz，220V/380V供電系統雷擊或浪涌過電壓保護，能滿足用電設備末端保護要求，如機場、工廠計算機網絡、智能設備、民用建筑等。
主要技術參數 型號 ASP1-D/5KA ASP1-D/10KA 額定工作電壓Un(V~) 220 220/380 持續工作電壓Uc(V~) 320/385 320/385/420 允許保險絲強度(A) 16 25 標稱放電電流(8/20Us)In(KA) 5 10 放電電流(8/20Us)In(KA) 10 20 電壓保護水平Up(V~) ≤1.0/≤1.2 ≤1.2/≤1.5/≤1.8 工作環境 -4℃~+80℃ -40℃~+80℃ 響應時間t(ns) ＜25 ＜25 連接線徑(mm2) 35硬線或35多股線 遠端監控端子連接線徑(mm2) 1.5硬線 遙信觸點監控 ASP1-D/2-320X-5 ASP1-D/2-320B-10 報警器 ASP1-D/2-320B-5 ASP1-D/2-320X-10 符合標準 GB18802.1(2002) GB/T 10194-1997

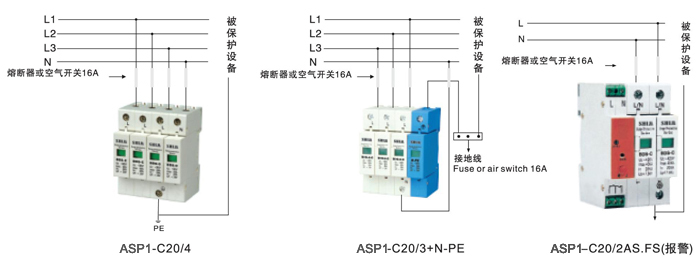

ASP1-C系列浪涌保護器產品接線圖
特點 1.采用自主知識產權高性能氧化鋅壓敏電阻片 4.告警指示明顯，綠色(正常)，紅色(故障)
2.采用內金屬屏蔽模塊 5.模塊設計，安裝方便，帶電維護操作簡單

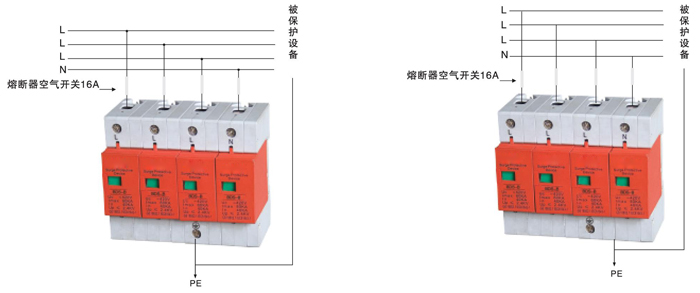

3.內置過流過熱，溫控斷路技術 6.B2有遙信接口，能實現遠程監控應用：保護等級C級 ASP1-C系列浪涌防雷保護器適用于交流50Hz及220V/380V以下的IT，Tn等供電系統雷擊或電壓保護、技術網絡、機場通信、工廠、智能建筑、醫院、消防中心、工業自控室、有線電視機房、樓宇監控等。樓層的分配電箱內，電梯間，也可安裝在小型住宅總配電箱內。 主要技術參數 型號 ASP1-C30 額定工作電壓Un(V~) 110 220 380 持續工作電壓Uc(V~) 140 275/320 385 420 允許保險絲強度(A) 25、32 標稱放電電流(8/20Us)In(KA) 30 放電電流(8/20Us)In(KA) 60 電壓保護水平Up(V~) ≤0.8 ≤1.5/≤1.8 ≤2.0 ≤2.0 工作環境 -4℃~+80℃ 響應時間t(ns) ＜25 連接線徑(mm2) 35硬線或35多股線 遠端監控端子連接線徑(mm2) 1.5硬線 遙信觸點監控 ASP1-C/4-420-30X ASP1-C/3-385-30X ASP1-C/2-320-30X 報警器 ASP1-C/4-420-30B ASP1-C/3-385-30B ASP1-C/2-320-30B 符合標準 GB18802.1(2002) GB/T 10194-1997 ASP1-B系列浪涌保護器產品接線圖
特點 1.采用插拔模塊設計，維護簡單方便； 2.采用自主知識產權元件，氧化鋅壓敏電阻； 3.采用內金屬屏蔽保護模塊； 4.內置過流過熱，溫控斷路器技術；

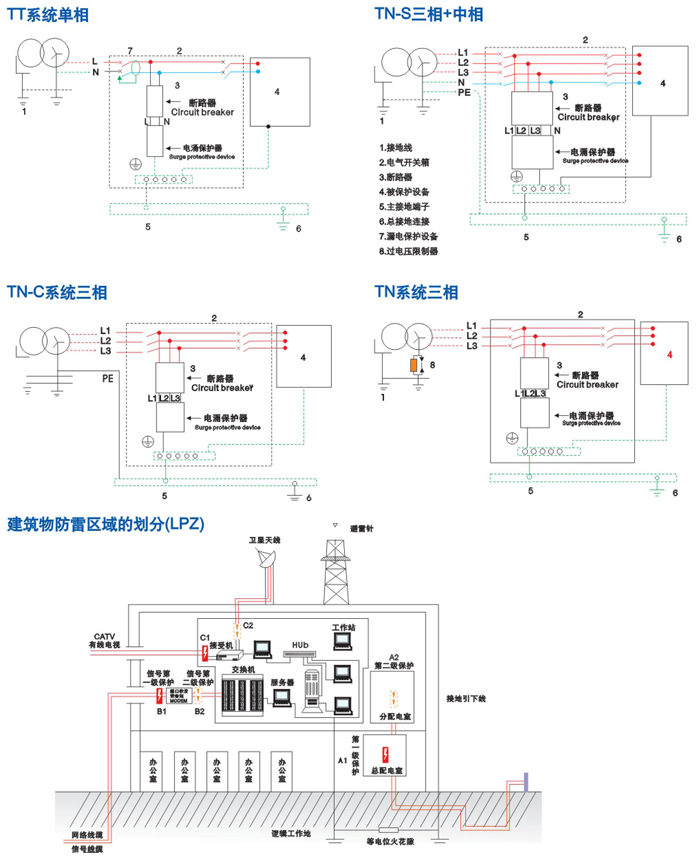

5.提供遠程監控開關信號； 6.可實現微機連接； 7.通流量大； 8.殘壓極低； 9.窗口顏色表示保護器工作狀態：綠色(正常) 紅色(故障)應用：保護等級B級，容量，max：60KA-100KA ASP1-B系列：浪涌防雷保護器適用于交流50-60Hz，380及以下的TT，Tn等供電系統，廣泛應用于各類電源二級(B級)過電壓保護。一般安裝在建筑物進線的低壓主配電柜里或電壓總開關柜等。 主要技術參數 型號 ASP1-B ASP1-B80/4 額定工作電壓Un(V~) 220/380 220/380 持續工作電壓Uc(V~) 385/420 385/420 允許保險絲強度(A) 63 100 標稱放電電流(8/20Us)In(KA) 60 80 放電電流(8/20Us)In(KA) 100 120 電壓保護水平Up(V~) ≤2.2/≤2.4 ≤2.4/≤2.6 工作環境 -40℃~+80℃ -40℃~+80℃ 響應時間t(ns) ＜25 ＜25 連接線徑(mm2) 35硬線或35多股線 遠端監控端子連接線徑(mm2) 1.5硬線 遙信觸點監控 ASP1-B/4-385-30X ASP1-B/4-385B-30X 報警器 ASP1-B/4-385X-30B ASP1-B/4-385X-30B 符合標準 GB18802.1(2002) GB/T 10194-1997 低壓配電系統接線舉例
